THİẾT KẾ NEOWEB BẢO VỆ MÁİ DỐC/ MÁI TALUY

1. THIẾT KẾ CẤU TẠO CHUNG

1.1. Phạm vi áp dụng

Neoweb được áp dụng cho công trình bảo vệ mái dốc trong các trường hợp sau:

• Ốp mái bảo vệ chống xói bề mặt.
• Giảm xói mòn làm tăng độ dốc cho phép của mái.
• Ốp mái các mái đá hay đồi để trồng cỏ trên bề mặt.

1.2. Bố trí vật liệu neoweb trong gia cố bảo vệ mái dốc

Các mô hình áp dụng ô ngăn hình mạng neoweb bảo vệ mái dốc như sau:

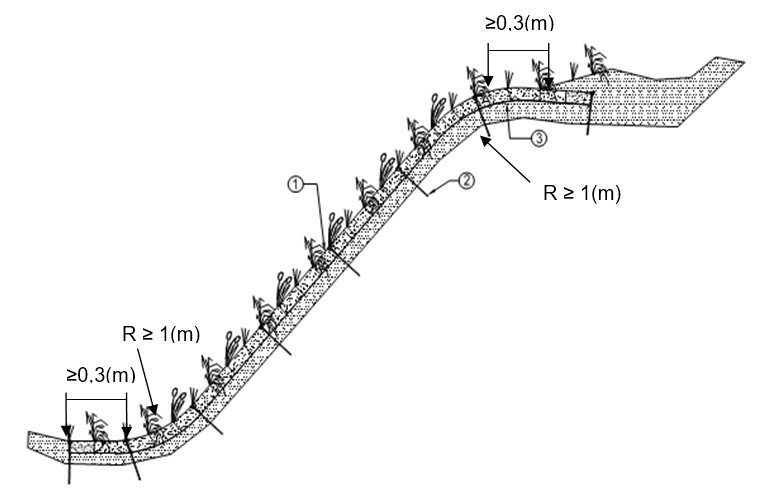

Hình  Kết cấu vật liệu neoweb gia cố mái dốc đất

Ghi chú:

1.     Lớp vật liệu ô ngăn hình mạng (Neoweb);

2.     Cọc neo;

3.     Lớp vải địa kỹ thuật/màng hdpe (nếu có).

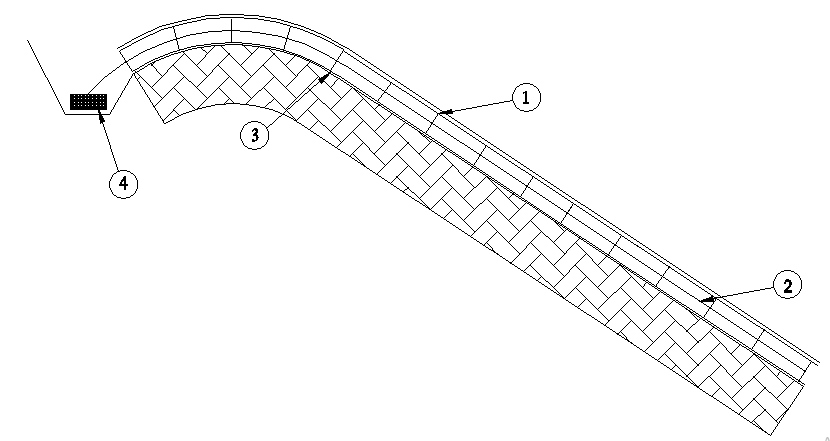

  Kết cấu vật liệu neoweb bảo vệ mái dốc đá

Ghi chú:

1.   Lớp vật liệu ô ngăn hình mạng (một lớp hoặc nhiều lớp neoweb);

2.   Dây chằng;

3.   Lớp nền đá;

4.     Trụ neo

2. LỰA CHỌN SƠ BỘ LOẠI NEOWEB

- Việc lựa chọn loại neoweb A, B, C hay D (Loại A B C D tham chiếu tới TCVN 10544-1:2025 về vật liệu neoweb) phụ thuộc vào góc nghiêng mái dốc và chiều cao mái dốc được quy định trong Bảng 3.

Bảng 3 – Lựa chọn loại neoweb theo góc nghiêng và chiều cao mái dốc

• Ngoài ra việc lựa chọn còn phụ thuộc loại mái dốc, độ dốc và loại vật liệu chèn lấp được quy định theo Phụ lục B.
• Neoweb được kiểm toán trong tính toán bên dưới và sẽ phải điều chỉnh để đảm bảo các yêu cầu của tính toán dưới.
• Neoweb có thể bố trí một lớp hoặc nhiều lớp sao cho tổng chiều cao các lớp neoweb đảm bảo chiều cao yêu cầu trong tính toán thiết kế.
• Loại A, B, C, D của neoweb được quy định cụ thể tại tiêu chuẩn TCVN 10544-1:2025. Lớp vải địa kỹ thuật lót nền (nếu có) theo TCVN 9844:2013.

3. TÍNH TOÁN ỔN ĐỊNH CÔNG TRÌNH BẢO VỆ MÁI DỐC BẰNG NEOWEB.

Tính toán THIẾT KẾ NEOWEB BẢO VỆ MÁI DỐC/ MÁI TALUY phải tuân thủ tiêu chuẩn thiết kế mái taluy trên đường đắp và đường đào theo TCVN 4054:2025 hoặc TCVN 5729:2012. Mái dốc khi gia cố neoweb cần được tính toán ổn định toàn khối để đảm bảo mái dốc đã ở trạng thái ổn định. Khi dùng neoweb (PCA Geocell) với chức năng bảo vệ chống xói bề mặt mái dốc phải tính toán thêm các vấn đề sau:

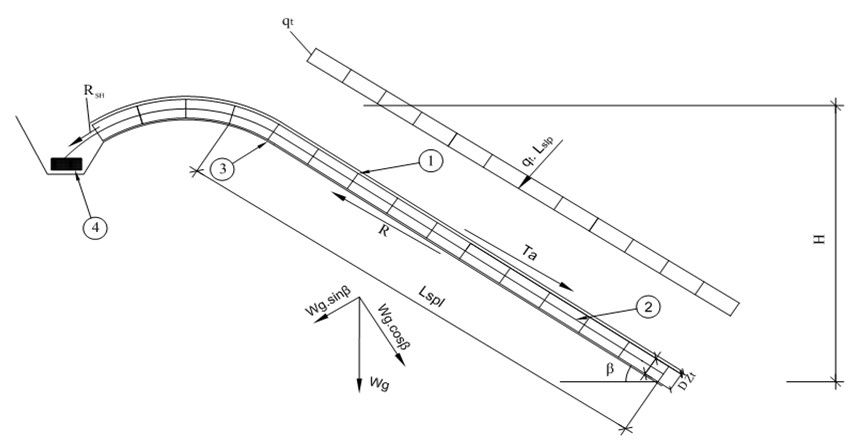

Mô hình tính toán kết cấu Neoweb bảo vệ mái dốc

CHÚ DẪN:

1.   Lớp neoweb (một lớp hoặc nhiều lớp neoweb).

2.   Dây chằng.

3.   Vải địa kỹ thuật. (Nếu có)

4.   Trụ neo

Tính toán ổn định trượt cho lớp neoweb bảo vệ mái dốc với hệ số an toàn chống trượt cho phép được quy định K_yc ³ 1,25 (theo điều 7.7.2 trong TCVN 4054:2025);

Hệ số an toàn chống trượt được xác định theo công thức:

Trong đó:

• ∑ (R) là tổng lực giữ do ma sát giữa các vật liệu chèn với nền đất, hệ thống cọc neo và lực neo giữ trên đỉnh mái dốc (kN/m);
• ∑ (T_a)là tổng lực gây trượt do tải trọng lớp phủ neoweb và hoạt tải bên trên mái dốc gây ra (kN/m).

Việc xác định tính toán  R và T­_a  tham khảo trong Phụ lục C của TCVN 10544-2:2026

4. TÍNH TOÁN ỔN ĐỊNH CỦA VẬT LIỆU RỜI CHÈN LẤP TRONG NEOWEB DƯỚI TÁC ĐỘNG CỦA DÒNG CHẢY

Phần tính toán này chỉ áp dụng cho vật liệu chèn lấp là vật liệu rời, không có lực dính như cát, đá, sỏi. Mô hình tính toán như sau:

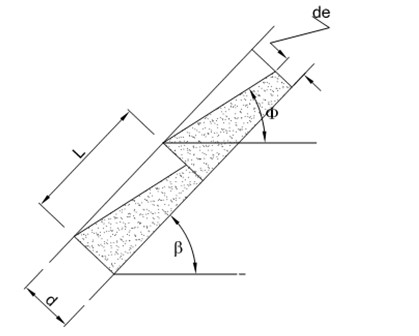

Mô hình tính toán ổn định vật liệu rời trong neoweb

Vật liệu rời chèn lấp neoweb phải có góc nội ma sát đạt yêu cầu sau:

φ_yc ≥ φ                               (4)

Trong đó:

• φ là góc nội ma sát thiết kế của vật liệu chèn lấp thiết kế (⁰);
• φ_yc là góc nội ma sát yêu cầu của vật liệu chèn lấp (⁰), được xác định theo công thức sau:

• Β là góc nghiêng của mái dốc so với phương ngang) (⁰);
• d là tổng chiều cao thành ô ngăn vật liệu neoweb (m);
• L là chiều dài neoweb khi căng (m);
• d_e là chiều sâu chấp nhận được của vật liệu chèn lấp bên trong ô ngăn neoweb, thông thường lấy d_e = (1/4÷1/2)d (m).
