CHỈ DẪN THIẾT KẾ NEOWEB THEO TCVN 10544:2014

Đăng bởi Administrator · vào 03-06-2026 · lượt xem: 4

Nội dung bài viết

CHỈ DẪN THIẾT KẾ NEOWEB THEO TCVN 10544:2014 đảm bảo tối ưu hóa về lợi ích và đảm bảo yêu cầu kỹ thuật

CHỈ DẪN THIẾT KẾ NEOWEB THEO TCVN 10544:2014

Ô NGĂN HÌNH MẠNG TRONG XÂY DỰNG HẠ TẦNG CÔNG TRÌNH – YÊU CẦU THIẾT KẾ, THI CÔNG VÀ NGHIỆM THU

1. PHÂN LOẠI NEOWEB THEO TCVN 10544:2014

Theo TCVN 10544:2014 vật liệu ô ngăn hình mạng neoweb có hơn 100 loại khác nhau và được phân loại theo các nội dung chính sau:

Giới hạn chảy của vật liệu:

- Loại A: Thường áp dụng gia cố bảo vệ mái taluy, mái kênh mương, xây dựng tường chắn đất.

- Loại B: Thường áp dụng cho xây dựng tường chắn đất, gia cố bảo vệ mái taluy, mái kênh mương.

- Loại C: Thường làm lớp móng đưới của mặt đường cấp cao A1, A2.

- Loại D: Thường làm lớp móng trên hoặc móng dưới của mặt đường cấp cao A1, A2.

Kích thước ô ngăn:

Kích thước ô ngăn neoweb được lựa chọn tùy thuộc vào loại công trình sử dụng, loại áp dụng để đảm bảo hiệu quả cao nhất về mặt kinh tế.

2. THIẾT KẾ NEOWEB THEO TCVN 10544:2014

2.1. Áp dụng neoweb làm lớp móng và mặt đường giao thông:

Việc lựa chọn loại neoweb tuân thủ theo loại công trình, cấp công trình và tuân theo bảng sau:

Vị trí áp dụng Loạı neoweb theo

Giới hạn chảy của thành vách Khoảng cách mối hàn dải (mm) Kích thước ô ngăn (mm)

Làm mặt đường cấp thấp B1, B2 và đường giao thông nông thôn A, B, C, D 330; 356 210x250; 224x260

Làm lớp móng dưới kết cấu mặt đường cấp cao A1, A2 B, C, D 330; 356 210x250; 224x260

Làm lớp móng trên kết cấu mặt đường cấp cao A1, A2 C, D 330 210x250

2.2. Áp dụng neoweb bảo vệ mái dốc/ Mái taluy/ Bảo vệ mái kênh

Việc lựa chọn loại neoweb phụ thuộc vào loại mái dốc, độ dốc và loại vật liệu chèn lấp, chiều cao của mái dốc. Quy định theo bảng sau:

CHÚ THÍCH:

+ Chiều cao và kích thước ô ngăn tùy thuộc vào yêu cầu thiết kế.

+ Mật độ cọc neo (cái/m2): α ≤ 340: 1,0÷1,2 | 340 < α ≤ 450: 1,2÷1,5 | 450 < α ≤ 630: 1,5÷1,8

Việc lựa chọn sơ bộ loại neoweb bảo vệ mái dốc tham khảo theo phụ lục B – Hướng dẫn lựa chọn sơ bộ loại neoweb trong gia cố bảo vệ mái dốc.

Việc tính toán thiết kế tuân theo mục 6.2.3 của Tiêu chuẩn TCVN 10544:2014

2.3. Áp dụng neoweb xây dựng tường chắn đất

Loại neoweb thường được sử dụng để xây dựng tường chắn đất có kích thước mối hàn dải neoweb là: 660mm (kích thước ô ngăn 420 mm x 500mm ) và 445 mm (kích thước ô ngăn 290 mm x 340 mm).

Lựa chọn loại neoweb A, B, C hay D phụ thuộc vào góc nghiêng của mặt tường theo phương ngang và chiều cao tường chắn. Quy định theo bảng sau:

Việc tính toán thiết kế tuân theo mục 6.3.2 của Tiêu chuẩn TCVN 10544:2014

Tin liên quan

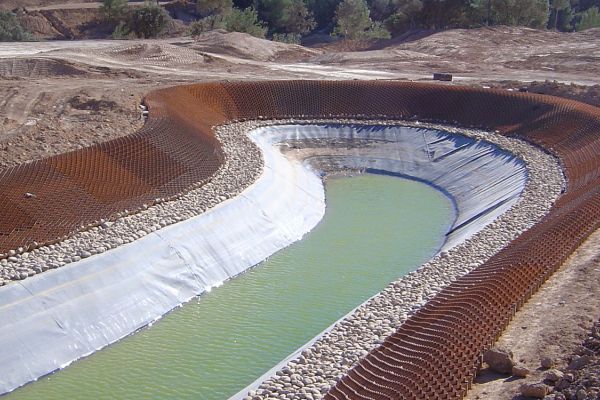

CHỈ DẪN THI CÔNG NEOWEB GIA CỐ MÁI ĐỔ BÊ TÔNG TRÊN NỀN MÀNG HDPE
