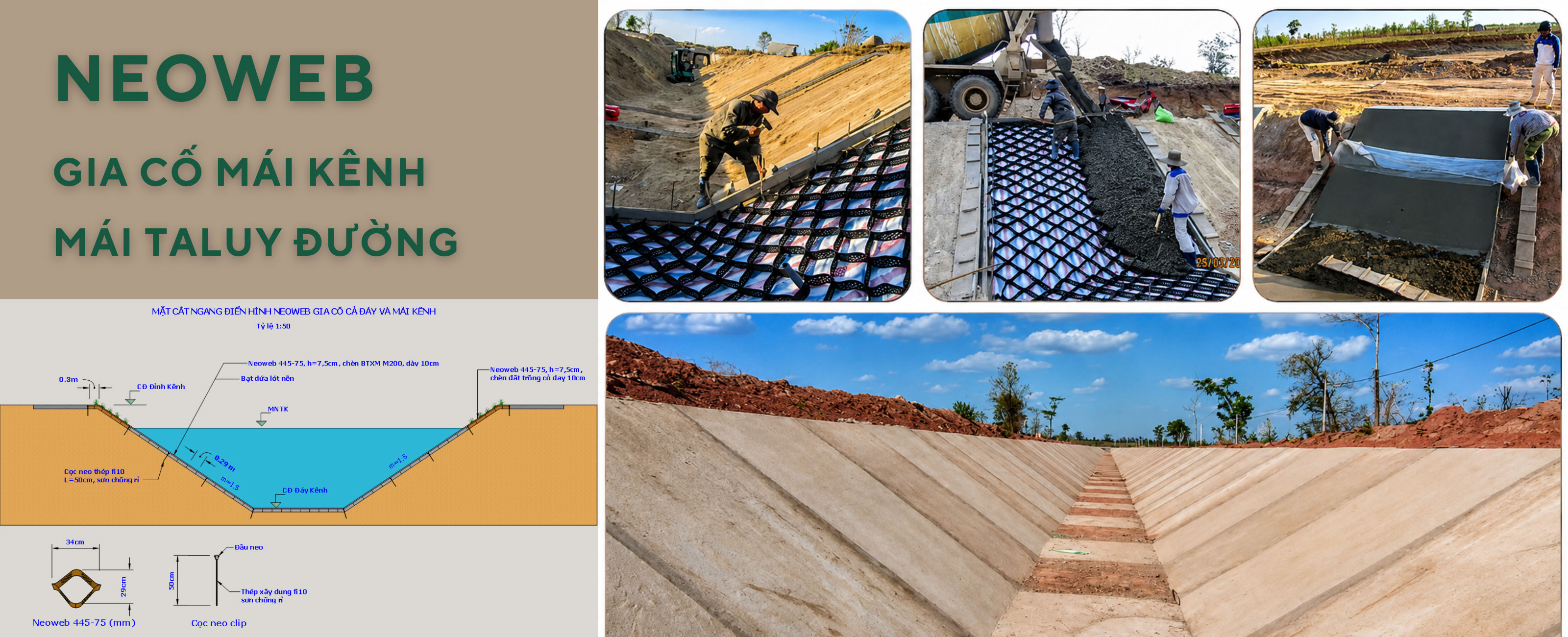

CHỈ DẪN THI CÔNG NEOWEB ĐỔ BÊ TÔNG GIA CỐ MÁI

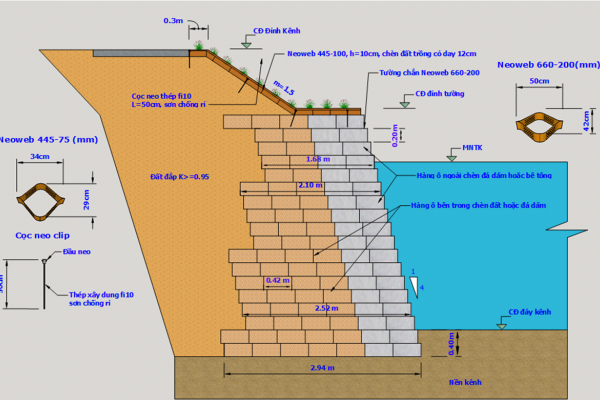

CHỈ DẤN THI CÔNG HỆ THỐNG Ô NGĂN HÌNH MẠNG NEOWEB GIA CỐ BẢO VỆ MÁI KÊNH TUÂN THEO TCVN 10544:2014

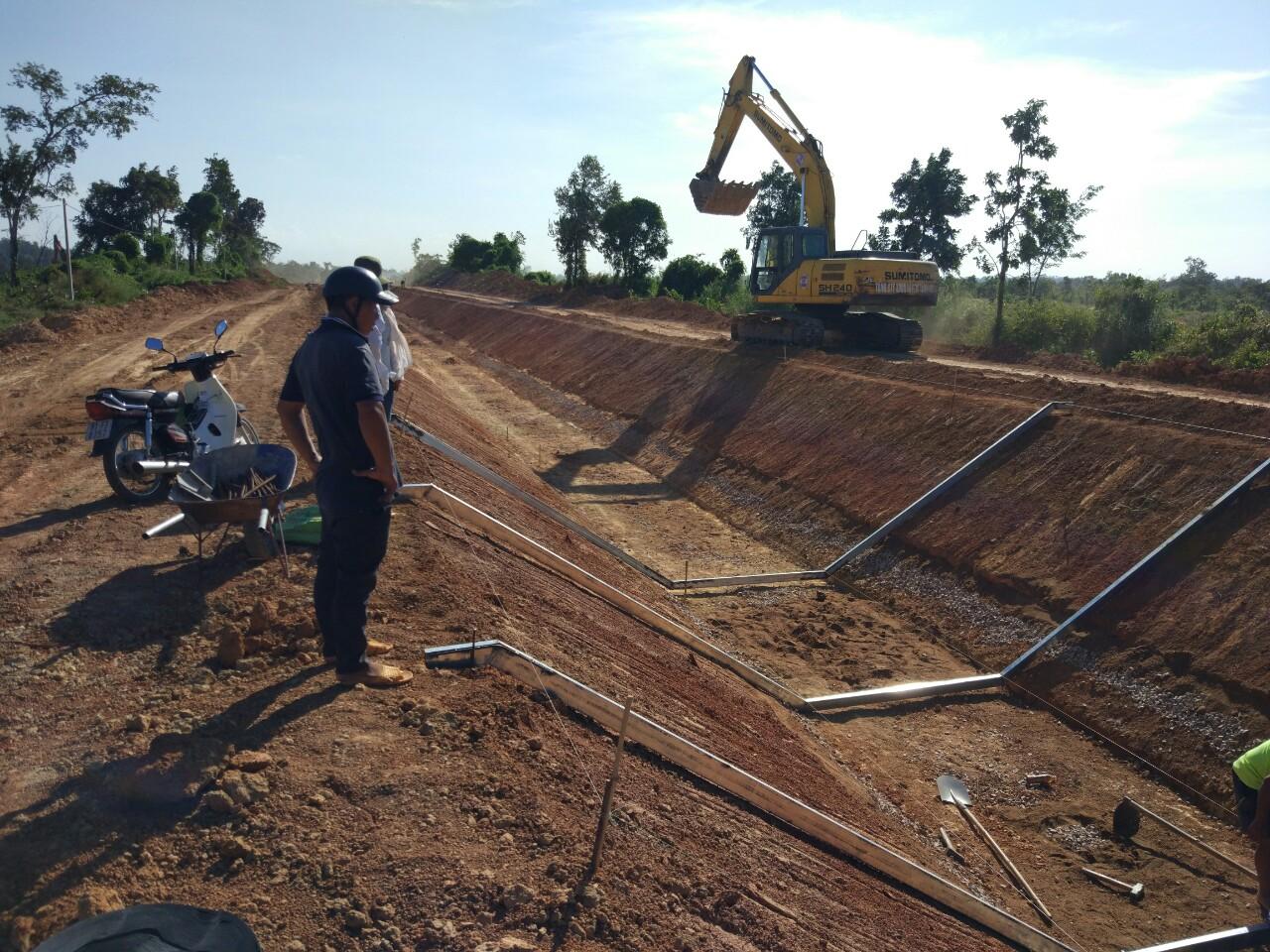

1. CÔNG TÁC CHUẨN BỊ MẶT BẰNG.
Phần nền phải thi công tuân thủ theo các tiêu chuẩn:
- TCVN 8305:2009, Công trình thủy lợi. Kênh đất. Yêu cầu kỹ thuật trong thi công và nghiệm thu;
- TCVN 4253:2012, Công trình thủy lợi. Nền các công trình thủy công - Yêu cầu kỹ thuật;
- TCVN 4447:2012, Công tác đất - Thi công và Nghiệm thu.
Phần nền là nền đào hoặc nền đắp phải đạt độ chặt yêu cầu tối thiểu là K = 0.9 ~ 0.85 tùy thuộc vào cấp kênh và điều kiện thực tế của từng công trình.
Đào hố tại các vị trí đặt ống hạ áp, đắp bù vật liệu lọc theo hồ sơ thiết kế được duyệt.
2.RẢI LỚP BẠT LÓT NỀN

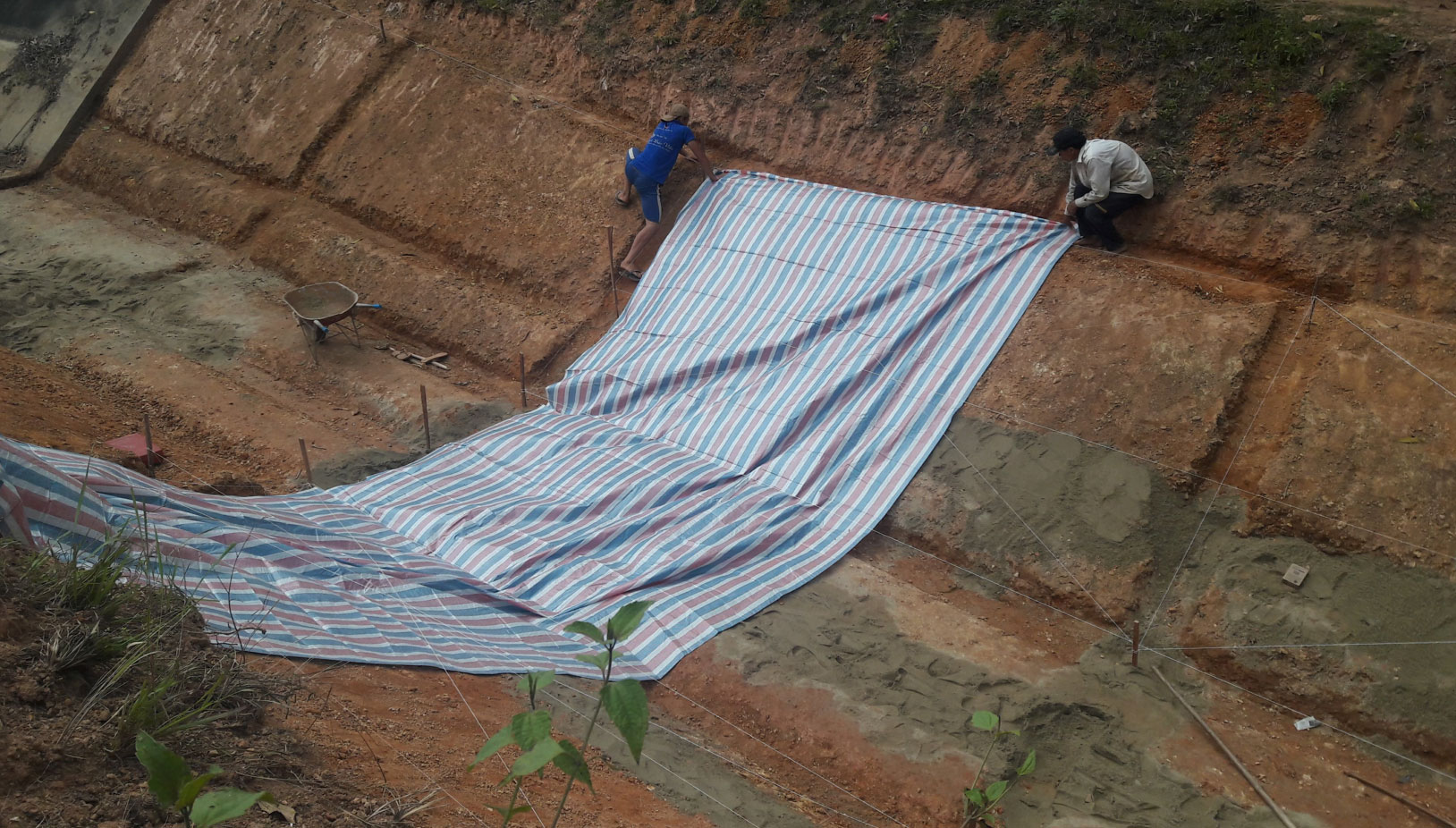

Quy trình thi công lớp bạt lót (hoặc vải địa kỹ thuật) tuân theo trình tự thi công lớp vải địa kỹ thuật. Tại các vị trí đặt ống hạ áp cần đục sẵn lỗ để sau này cắm ống hạ áp .
3. THI CÔNG HỆ THỐNG NEOWEB
3.1. Ghim nối các tấm Neoweb
- Ghim nối tấm neoweb với nhau bằng cách sử dụng ghim nối
Các tấm Neoweb được nối với nhau trước khi tiến hành căng tấm Neoweb. Các tấm neoweb được nối với nhau băng ghim nối chuyên dụng bề rộng ghim 12,7mm, chiều dài 10 – 15mm.
LƯU Ý: Đề nghị cần có 2 ngưới trong quang trình thi công nối các tấm với nhau để đảm bảo an toàn khi sử dụng dụng cụ dập ghim tránh bị thương đến tay và cơ thể.
Sử dụng số ghim chính xác: Số ghim được sử dụng phụ thuộc vào chiều cao của ô ngăn Neowebn và được quy định ở bảng sau:
|
Chiều cao Neoweb |
Số lượng ghim cho 1 mối nối |
|
≤ 100 mm |
4 |
|
≤ 150 mm |
5 |
|
≤ 200 mm |
6 |
Các ghim nối phải được ghim so le mặt trái phải dọc theo mối nối. Đảm bảo các dải Neoweb được ép sát vào nhau khi nối và các ghim xuyên qua hết chiều dày của các dải nối.
Ghim nối các đầu tấm với nhau: Ghim cần phải xuyên qua 2 thành ô ngăn ở mỗi tấm (tổng là 4 thành ô ngăn). Các đầu nối chồng lên nhau khoảng 3 cm và đảm bảo bề mặt chúng thẳng. Nối các đầu với nhau bằng dụng cụ dập ghim bằng khí nén, đảm bảo các đầu nối phải đồng đều. Dọc hai tấm thành (Vách ô ngăn) được nối với nhau theo chiều dài của tấm. Cần đảm bảo từng ô ngăn (Vị trí mối hàn) phải được nối không bỏ sót bất kỳ một ô nào nếu bị lỗi 1 ô có thể là nguyên nhân gây ra phá hoại toàn bộ kết cấu.

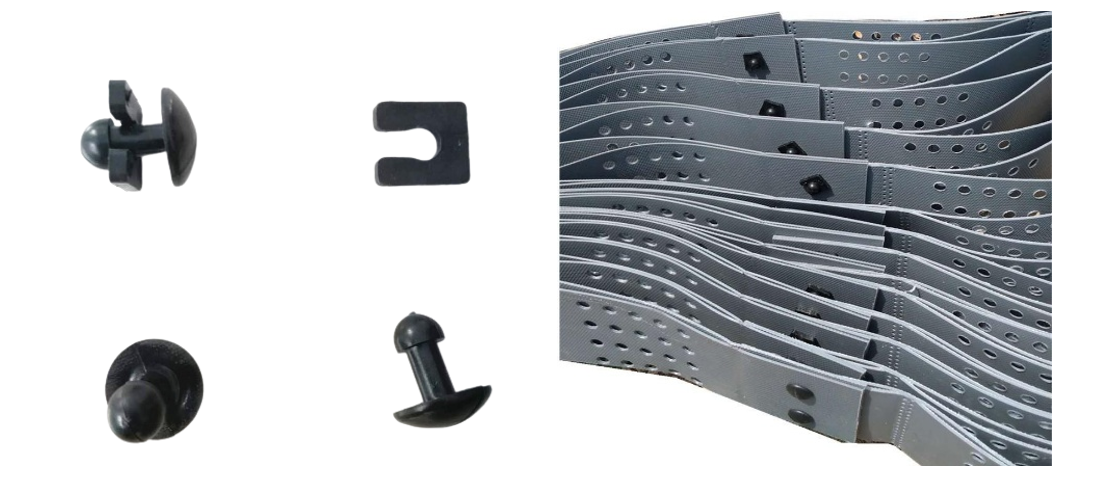

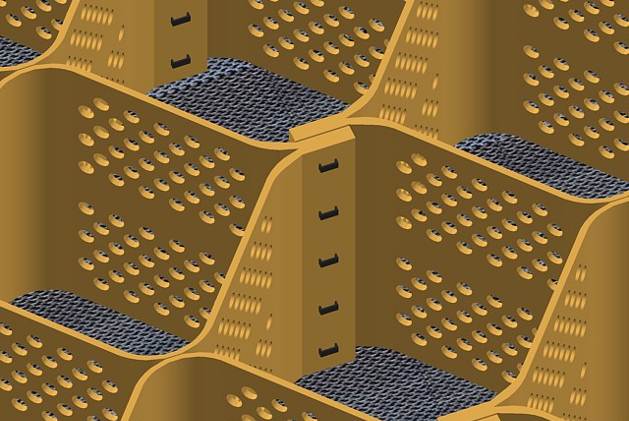

Ghim nối tấm neoweb với nhau bằng cách sử dụng ghim nối
Sau thời gian dài nghiên cứu và áp dụng thì phát minh sản phẩm chốt nối tấm neoweb sử dụng khóa thông minh, giải pháp này ngày càng được sử dụng rộng rãi do tính tiện lợi và không phụ thuộc nguồn điện, máy móc phức tạp có thể thi công các khu vực núi cao và khó thi công.

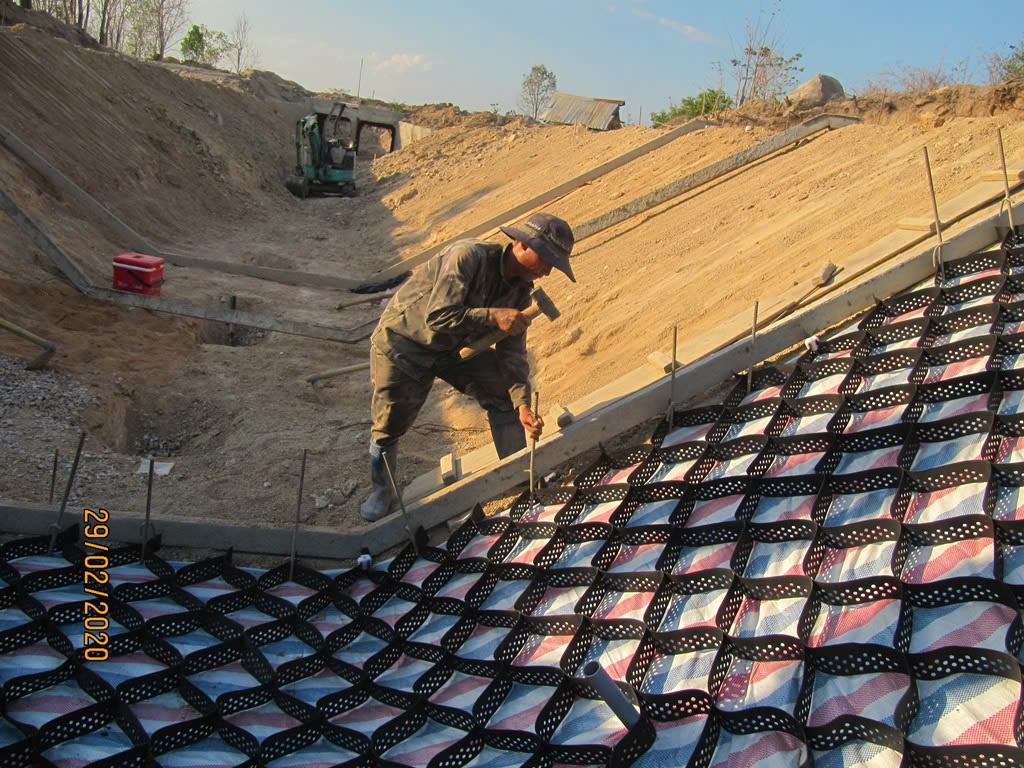

3.2. Đóng cọc neo định vị và căng tấm Neoweb
Cọc neo bằng thép xây dựng D10 mm -12mm, được sơn chống rỉ, chiều dài từ 40 cm - 80cm theo thiết kế.

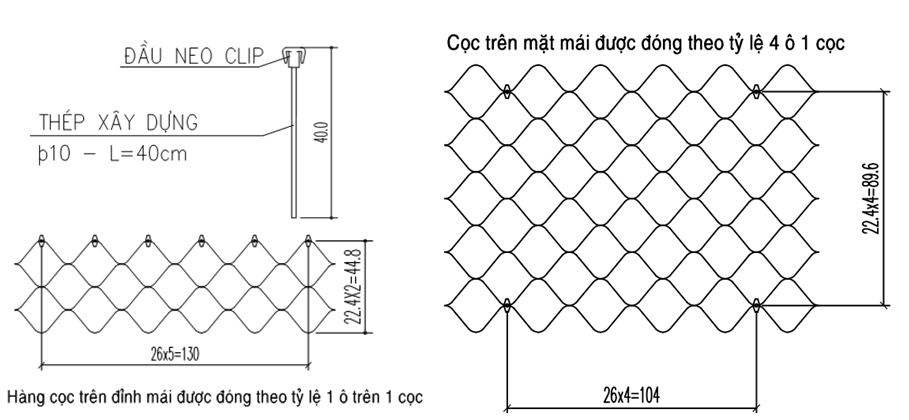

Tại vị trí đỉnh và chân mái kênh mật độ cọc neo là 1 ô/cọc (bao gồm cả cọc thi công) và trên mặt mái kênh mật độ cọc là 4 ô/cọc.
Cọc neo phải được cắm sâu, chắc chắn vào lớp đất cứng của nền kênh mương.

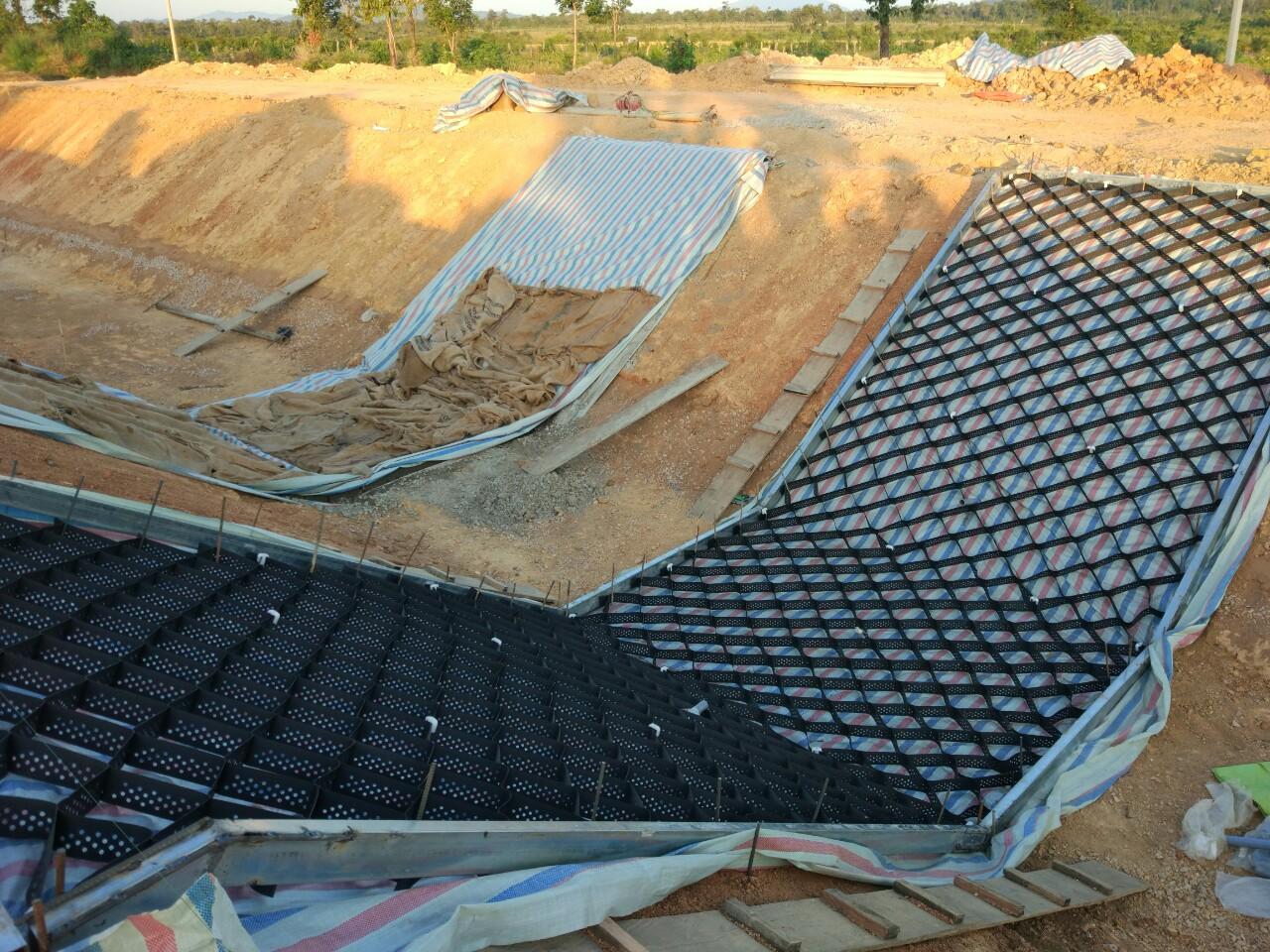

3.3. Căng trải các tấm Neoweb

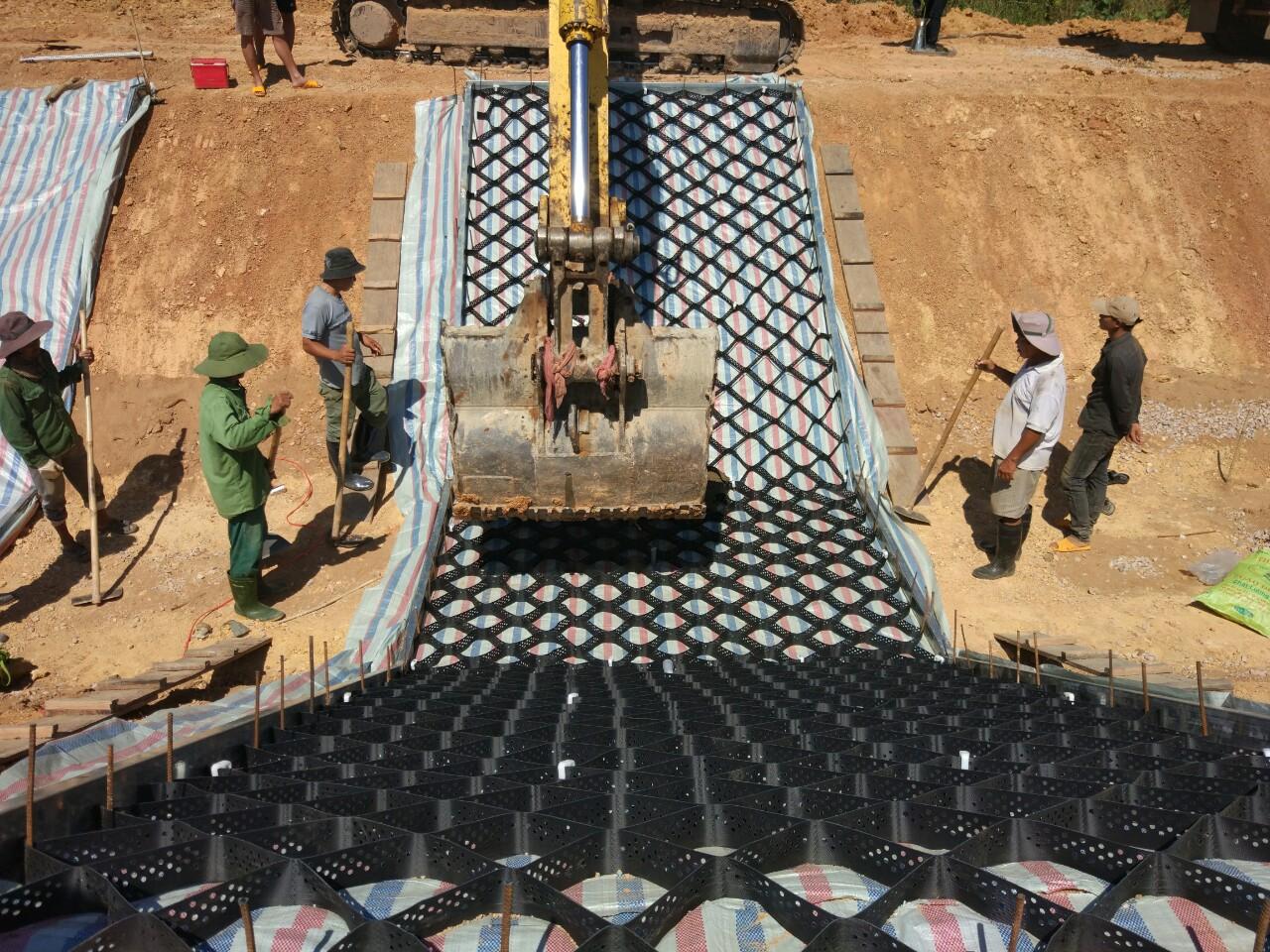

- Neoweb sau khi ghim nối với nhau (2 tấm) sẽ được căng từ trên đỉnh kênh xuống đáy kênh theo chiều dọc của kênh.
- Đặt hàng đầu tiên của hệ thống Neoweb vào hàng cọc thép. Sau khi gài vào ô ngăn thì sẽ được chốt cố định bằng cách đóng hết chiều dài của cọc neo.
- Sử dụng NeoClip hoặc cọc neo có đầu uốn hình chữ J để cố định sự dịch chuyển trái-phải, lên-xuống của ô ngăn đầu tiên này.
- Đặt ống hạ áp vào vị trí theo hồ sơ thiết kế.
- Phải đảm bảo ô ngăn Neoweb khi căng được mở ra đúng kích thước theo tiêu chuẩn thiết kế cho loại Neoweb tương ứng, Quy định chi tiết trong bảng sau:
|
Chỉ tiêu |
Tên neoweb |
Dung sai cho phép |
||||
|
Neoweb 330 |
Neoweb 356 |
Neoweb 445 |
Neoweb 660 |
Neoweb 712 |
||
|
Kích thước ô khi căng , tính bằng mm |
250 x 210 |
260 x 224 |
340 x 290 |
500 x 420 |
520 x 480 |
± 3 % |
Hướng căng Neoweb và độ mở rộng tiêu chuẩn của Ô Neoweb sau khi căng căn cứ theo quy định trong bảng bên trên.
Lưu ý: Không được đi lên thành vách ô ngăn khi chưa chèn lấp vật liệu vì có thể sẽ phá hỏng hệ thống. Trong trường hợp bắt buộc thì sử dụng các ván gỗ đặt lên ô ngăn để di chuyển.
- Thi công tại các vị trí đường cong

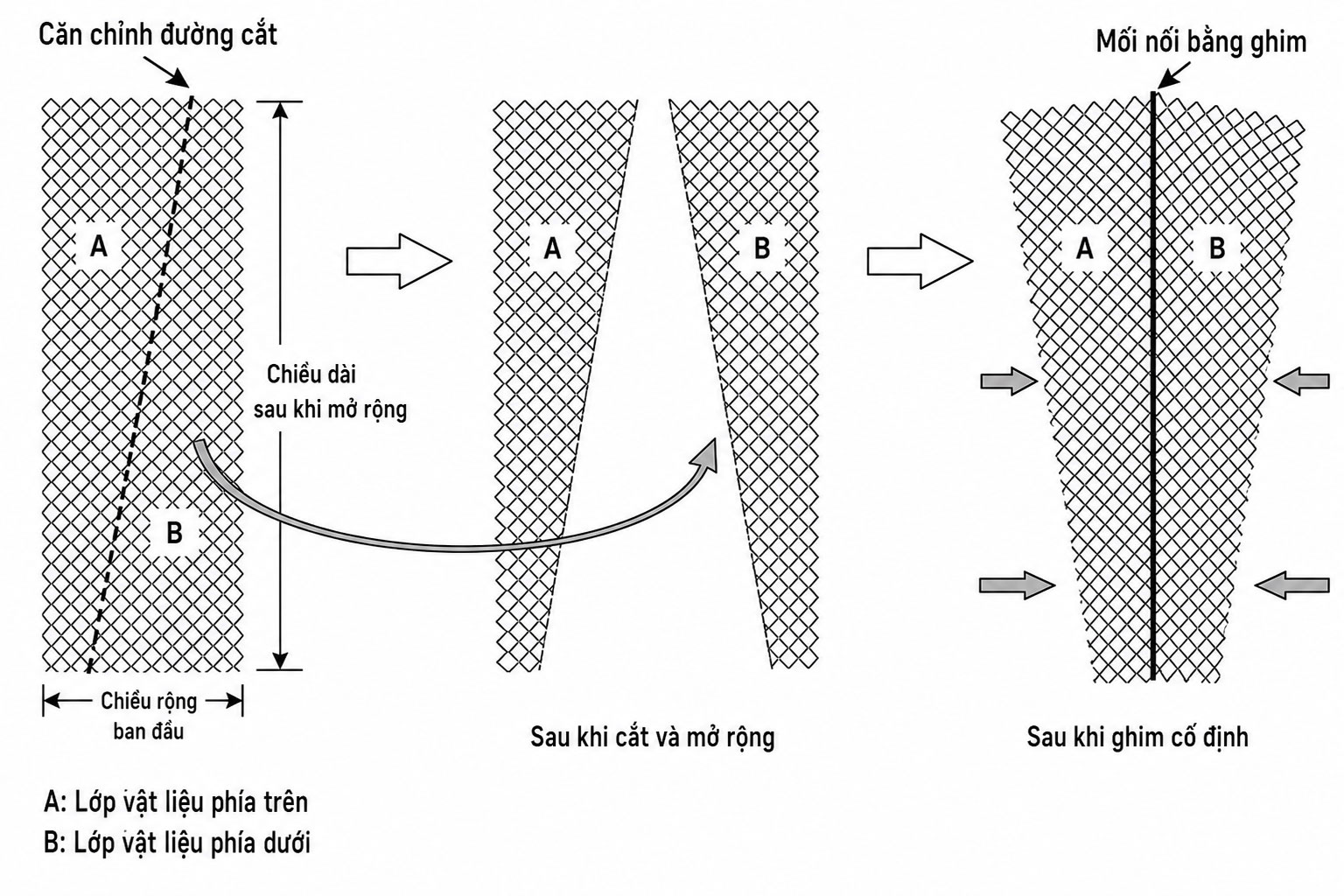

Các ô ngăn Neoweb có thể dễ dàng áp dụng trên các vị trí tường cong bằng cách thay đổi độ mở của các ô ngăn bằng cách mở rộng hơn ở các ô ngăn phía ngoài và có hẹp lại ở các ô ngăn phía trong kích thước cho phép tối đa 15% so với kích thước chuẩn.

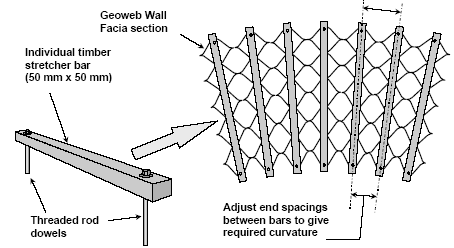

Tại các vị trí cong và đặc biệt thì có thể sử dụng các thanh định vị để căng và định vị hệ thống Neoweb.
Trong trường hợp đoạn cong thì có thể kéo dãn theo 2 chiều

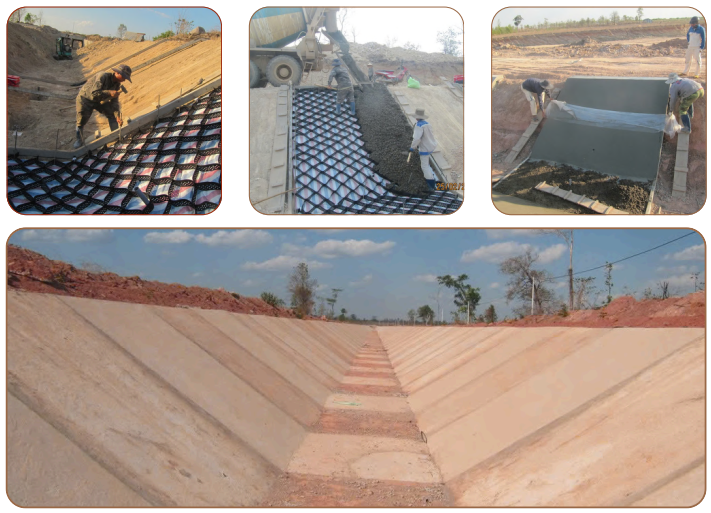

4. CHÈN LẤP BÊ TÔNG VÀO Ô NGĂN NEOWEB
Tùy theo điều kiện thưc tế tại công trường thì có thể sử dụng bê tông đổ tại chỗ hoặc bê tông thương phẩm trộn sẵn. Mác của bê tông tuân theo yêu cầu thiết kế của dự án.
Bố trí khe lún và thi công: Với các loại kênh có tổng chiều dài mái + đáy <10m theo chiều ngang thì không cần bố trí khe lún dọc tại vị trí chân mái mà chỉ cần bố trí khe lún ngang. Trước khi đô bê tông vào ô ngăn Neoweb cần tiến hành bố trí khe lún theo chiều ngang mái bằng cách đặt giấy dầu (theo thiết kế) ngăn cách giữa hai đơn nguyên Neoweb (chiều dài 1 đơn nguyên theo chiều dọc kênh là 5.2m).
Đặt ống hạ áp vào vị trí theo như hồ sơ thiết kế được duyệt. Phải đảm bảo ống hạ áp được ngập sâu vào bên trong vị trí hố đào đã chuẩn bị trước đó.
Trước khi chính thức trộn bê tông thì cần phải kiểm tra tính đồng nhất của vật liệu, thời gian trộn và trình tự nạp vật liệu trộn.
Tùy theo loại bê tông sử dụng (đổ tại chỗ hay bê tông thương phẩm) mà sử dụng thiết bị đổ cho phù hợp: dung máng nghiêng, máy xúc hay ống vòi voi. Để tránh sự phân tầng chiều cao hỗn hợp bê tong khi đổ không quá 1,5m.
- Khi dùng ống vòi voi thì ống lệch nghiêng so với phương thẳng đứng không quá 0,25m trên 1m chiều cao. Trong mọi trường hợp phải đảm bảo đoạn ống dưới thẳng đứng.
- Nếu dùng máng nghiêng thì bề mặt máng phải nhẵn, chiều rộng máng không nhỏ hơn 2 – 3.5 lần đường kính hạt cốt liệu lớn nhất. Độ dốc của máng cần đảm bảo để hỗn hợp bê tông không bị trượt nhanh gây ra hiện tượng phân tầng.

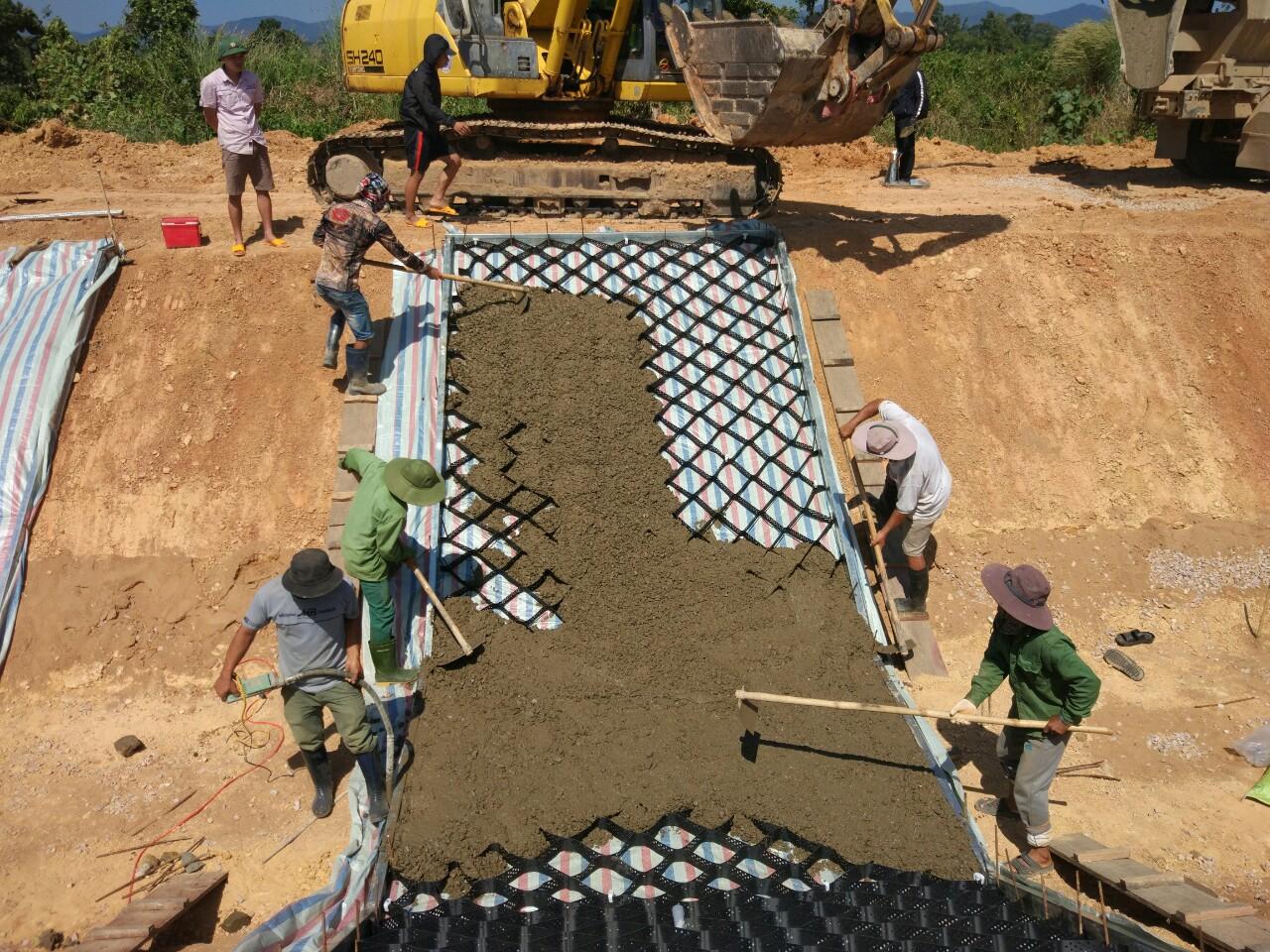

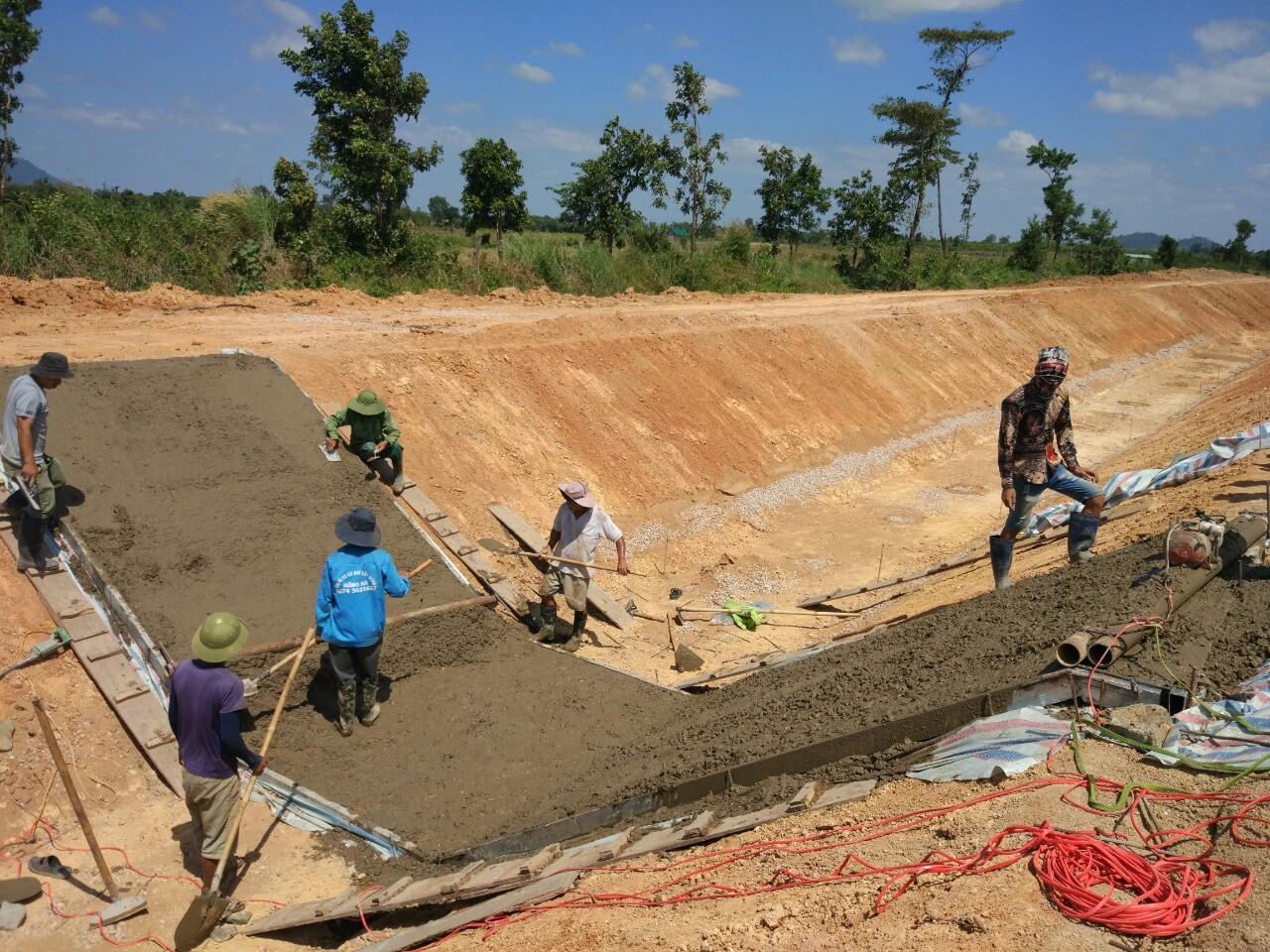

Đổ bê tông đáy kênh Đổ bê tông mái kênh
4.1. Đầm lèn và hoàn thiện bề mặt.
Đầm chặt: sau khi san rải bê tông đủ cao độ thiết kế thì tiến hành đầm chặt bằng cách sử dụng đầm bàn (Đầm mặt) để nèn chặt, thời gian và công suất đầm phải được xác định trước bằng thí nghiệm tại hiện trường trước khi thi công. Công suất của đầm bàn tối thiểu đạt 1,5KW.

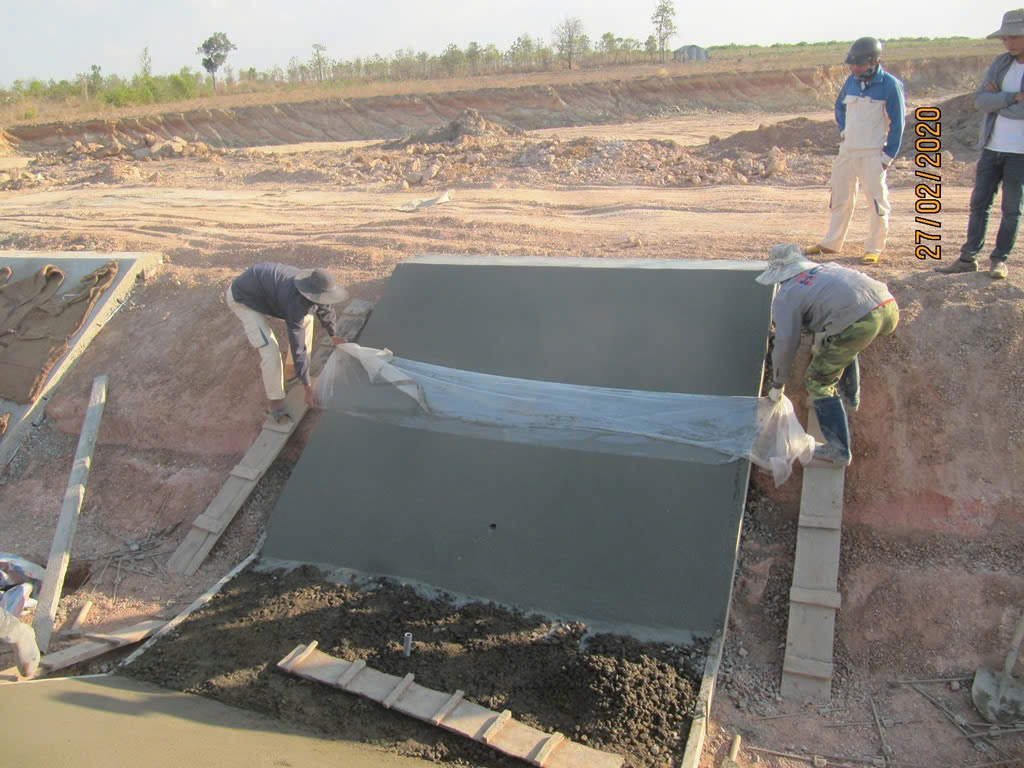

Hoàn thiện bề mặt: có thể sử dụng đầm thước (theo như hình bên dưới) hoặc bàn xoa kết hợp với thước gạt để đảm bảo bề mặt mái kênh được phẳng và thẩm mỹ. Công suất của đầm thước tối thiểu đạt 1,5KW
4.2. Bảo dưỡng bê tông
Công tác bảo dưỡng là một trong những công tác quan trọng trong thi công bê tông. Công tác bảo dưỡng ảnh hưởng rất lớn đến chất lượng của bê tông và tính đồng nhất của toàn bộ khối bê tông thi công trên mái kênh đó là cường độ và độ chống thấm. Mục đích của công tác bảo dưỡng là nhằm đảo bảo trong suốt thời gian cần bảo dưỡng, mặt của lớp bê tông luôn luôn được giữ ẩm ướt;
Về trang thiết bị: Cần có hệ thống bơm nước sạch từ nguồn (sông, suối) vào bồn chứa, hệ thống ống dẫn tự chẩy xuống khối đổ đảm bảo luôn luôn có đủ nước phục vụ công tác bảo dưỡng.

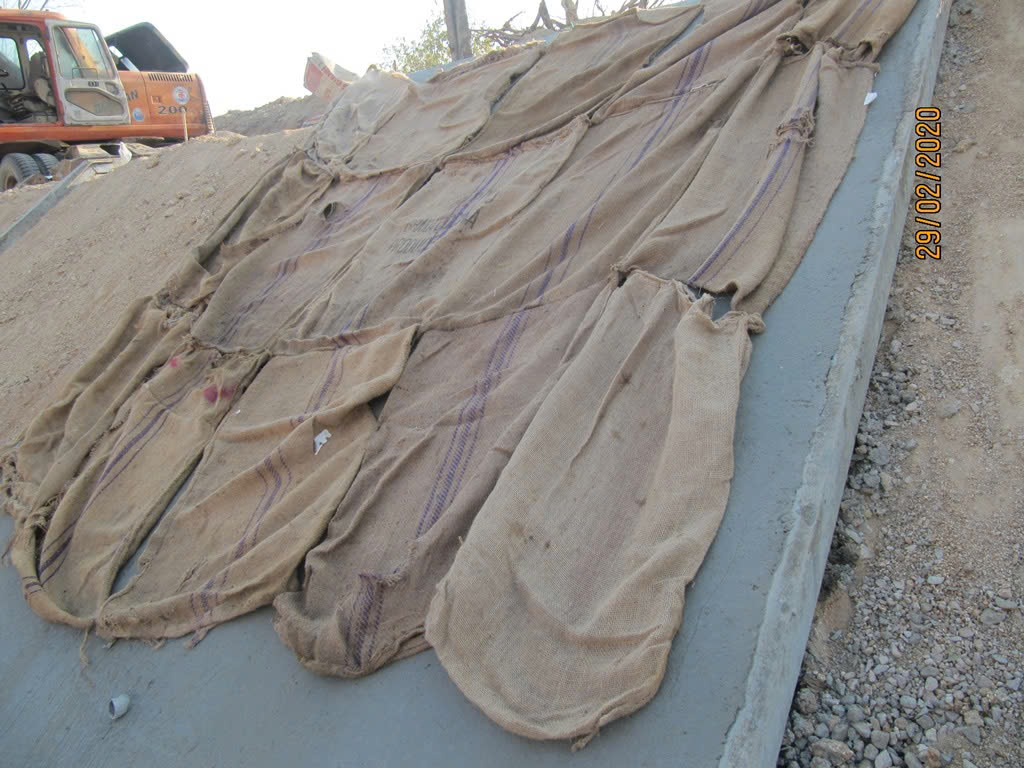

Về phương pháp bảo dưỡng: Có nhiều phương pháp bảo dưỡng BT, có thể dùng thủ công tưới nước, cho nước tự chẩy qua ống đục lỗ, dùng nước có áp phun xoắn tròn, phủ bao tải ẩm lên bề mặt.
Về thời gian bảo dưỡng: Sau khi bê tông được thi công, khi BT vừa kết thúc đông kết phải được bảo dưỡng giữ ẩm ngay. Đối với bê tông thi công trên mái dốc công trình thủy lợi việc dưỡng hộ phải được duy trì dưỡng hộ không nhỏ hơn 28 ngày.
